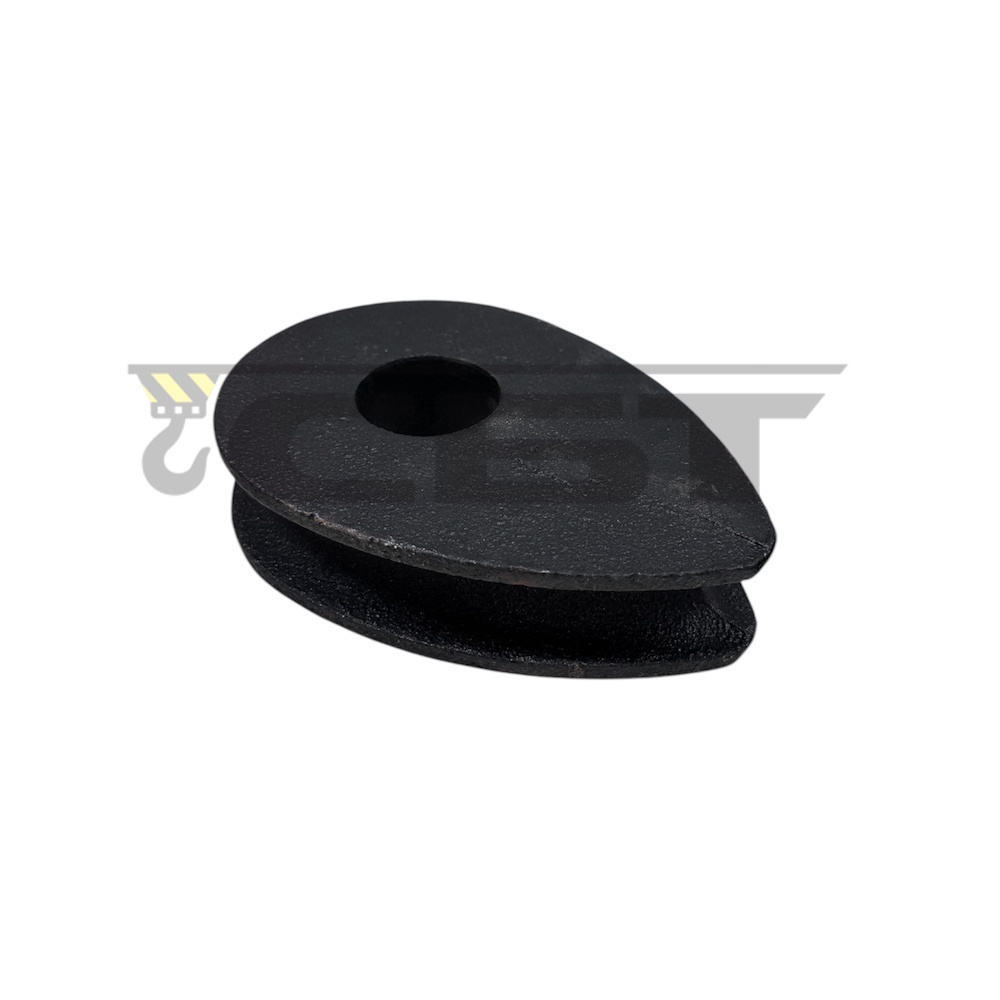

Литой или кованый коуш для вантовых конструкций. Способен выдерживать большие нагрузки. Применяется в вантовых оттяжках и распорках, которые установлены на большинстве строительных кранов. Это могут быть канатные конструкции стрелового расчала, монтажной стрелы, тяги анкерной стрелы, разгрузочной тяги и т.д. Также, вантовые коуши широко применяются в судостроении в виде отдельных крепежных элементов судового такелажа. В последние годы, вантовые системы нашли довольно широкое применение в строительстве крупных сооружений с большими пролетами (мосты, стадионы, торговые комплексы и т.д.).

Диапазон применяемых канатов: Ø8,0 – 48,0 мм.
Размер отверстия D1 может быть расточен до размера D2 max или уменьшен до необходимого Заказчику диаметра за счет посадки втулки.
Материал: углеродистая сталь, ковка.
Стандарт: DIN 3091.

мм
Условная маркировка	A	B	C	D1	D2	L	Масса 1 шт./кг
Условная маркировка	#8	9	15	40	14	20	Масса 1 шт./кг	66	0.2
#10	11	17.5	50	18	25	82	0.3
#12	13	20	60	21	30	98	0.5
#14	16	23.5	70	25	35	114	0.7
#16	18	26	80	28	40	130	0.8
#18	20	28.5	90	31	45	145	1.1
#20	22	33	102	35	50	146	1.7
#22	24	33.5	110	38	55	177	1.8
#24	26	37	122	41	60	173	2.6
#26	29	39.5	130	44	65	209	3.0
#28	30	42	140	47	70	200	3.9
#32	35	47	160	53	80	256	5.3
#36	39	54	177	59	90	250	8.3
#40	44	58	200	65	100	320	10.4
#44	48	65	220	70	110	355	13.4
#48	53	69	240	76	120	384	17.8
#52	57	74	260	81	130	416	23.1
#56	62	80	280	86	140	448	29.0
#64	70	90	320	95	160	512	41.3
#72	79	101	360	104	180	576	66.0
#80	88	112	400	112	200	640	99.0

Компания изготавливает по техническим требованиям и размерам заказчика вантовые растяжки из стального каната и двух вантовых коушей, как указано на рисунке выше. Метод формирования канатных петель – опрессовка в алюминиевую втулку на специальном прессе под большим усилием.
